IT8000 Rückkoppelnde elektronische Gleichstromlast Baureihe

Bei IT8000 handeltes sich um eine kompakte energierückspeisende elektronische Gleichstromlast mithoher Leistung, die einerseits in der Lage ist, verschiedene Lasteigenschaftenzu simulieren und andererseits die elektrische Energie ohne Verschmutzung wiederins Netz zurückspeisen kann. Somit kann der Betreiber nicht nur Kosten fürStrom und Kühlung sparen. Man erfüllt auf diese Art und Weise auch jeglicheAnforderungen an Energieeinsparung und Umweltschutz. Dank des modularen Designsmit hoher Leistungsdichte kann pro 3U bis zu 18 kW Leistung aufgenommen werden.Mit Hilfe von Master/Slave-Parallelbetrieb und aktiver Stromaufteilung kann dieLeistungsaufnahme auf 1,152 MW erweitert werden. Die Baureihe eignet sichbesonders zur Prüfung von Hochleistungsstromversorgung, Akkus, Solarzellen,Elektrofahrzeugen, Energiespeichern usw.



Finden Sie ein Produkt
Model
Voltage
Current
Power
Resolution
Accuracy
Interface
Size
IT8010-80-300
80V
300A
10kW
0.001V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8005-80-150
80V
150A
5kW
0.001V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8015-80-450
80V
450A
15kW
0.001V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8030-80-900
80V
900A
30kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
6U
inquiry
IT8060-80-1800
80V
1800A
60kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
15U
inquiry
IT8045-80-1350
80V
1350A
45kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
15U
inquiry
IT8090-80-2040
80V
2040A
90kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8075-80-2040
80V
2040A
75kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8120-80-2040
80V
2040A
120kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8105-80-2040
80V
2040A
105kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8006-300-75
300V
75A
6kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8018-300-225
300V
225A
18kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8012-300-150
300V
150A
12kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8036-300-450
300V
450A
36kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
6U
inquiry
IT8054-300-675
300V
675A
54kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
15U
inquiry
IT8090-300-1125
300V
1125A
90kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8072-300-900
300V
900A
72kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
15U
inquiry
IT8126-300-1575
300V
1575A
126kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8108-300-1350
300V
1350A
108kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8144-300-1800
300V
1800A
144kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8012-500-80
500V
80A
12kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8006-500-40
500V
40A
6kW
0.01V/0.001A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8018-500-120
500V
120A
18kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8036-500-240
500V
240A
36kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
6U
inquiry
IT8072-500-480
500V
480A
72kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
15U
inquiry
IT8054-500-360
500V
360A
54kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
15U
inquiry
IT8090-500-600
500V
600A
90kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8126-500-840
500V
840A
126kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8108-500-720
500V
720A
108kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8144-500-960
500V
960A
144kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8012-800-50
800V
50A
12kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8006-800-25
800V
25A
6kW
0.01V/0.001A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8036-800-150
800V
150A
36kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
6U
inquiry
IT8018-800-75
800V
75A
18kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8072-800-300
800V
300A
72kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
15U
inquiry
IT8054-800-225
800V
225A
54kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
15U
inquiry
IT8108-800-450
800V
450A
108kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8090-800-375
800V
375A
90kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8126-800-525
800V
525A
126kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8018-1500-40
1500V
40A
18kW
0.1V/0.001A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8144-800-600
800V
600A
144kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8036-1500-80
1500V
80A
36kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
6U
inquiry
IT8054-1500-120
1500V
120A
54kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
15U
inquiry
IT8090-1500-200
1500V
200A
90kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8072-1500-160
1500V
160A
72kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
15U
inquiry
IT8126-1500-280
1500V
280A
126kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8108-1500-240
1500V
240A
108kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8018-2250-25
2250V
25A
18kW
0.1V/0.001A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
3U
inquiry
IT8144-1500-320
1500V
320A
144kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8036-2250-50
2250V
50A
36kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
6U
inquiry
IT8054-2250-75
2250V
75A
54kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
15U
inquiry
IT8072-2250-100
2250V
100A
72kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
15U
inquiry
IT8090-2250-125
2250V
125A
90kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8108-2250-150
2250V
150A
108kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8126-2250-175
2250V
175A
126kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
IT8144-2250-200
2250V
200A
144kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS
USB/CAN/LAN/digital IO interface, optional GPIB/Analog&RS232 interfaces
27U
inquiry
Show all
* The above specifications are subject to change without prior notice.
Produktmerkmale


  Die elektrischeEnergie in Form von Gleichstrom kann direkt ins lokale Netz zurück gespeistwerden; der Wirkungsgrad der Rückspeisung beträgt bis zu 95% *1

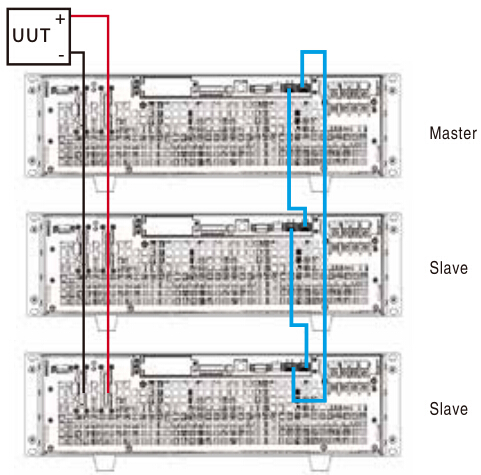

 Maximale Leistung von 144 kWbeim Standalone-Betrieb, erweiterbar auf 1,152 MW im Parallelbetrieb
 Ausgangsspannung: 0 bis 2250 V
 Ausgangsstrom: 0 bis 2040 A
HoheLeistungsdichte, maximal 18 kW bei der Größe 3U

 Unterstützt dieLIST-Funktion, und LIST-Dateien können via USB-Schnittstelle importiert werden

 Summenfunktionfür ins Netz zurück gespeiste elektrische Energie

 Funktion zur Batterieprüfung,automatischen Prüfung bzw. Kurzschlußprüfung

 Besitzt eine Vorladefunktion, dieeinen Überstrom verhindert

 Umfangreiche Schutzfunktionen(unterstützt OVP, OCP, OPP, OTP, Vsense-Verpolungsschutz, Schutz gegenStromausfall sowie Schutz gegen Unterspannung am Eingang)

*1 Die zurück gespeiste elektrische Energie ist nur zur Nutzung durch daslokale Stromnetz gedacht, nicht für das öffentliche Stromnetz



Funktionen und Vorteile

Der Wirkungsgradder Energierückgewinnung beträgt maximal zirka 95%



Dieenergierückspeisende elektronische Gleichstromlast der Baureihe IT8000 ist ganzanders als normale energieverbrauchende elektronische Last.


Bei normalerenergieverbrauchender elektronischer Last wird nicht nur Strom verbraucht. Siebenötigt meistens auch viel Platz und ist vom Gewicht her sehr schwer. Eineenergieverbrauchende Last von 30 kW benötigt mindestens 24U an Platz. Diesmacht den Transport nicht nur schwer, aber auch teuer. Die energierückspeisendeelektronische Gleichstromlast der Baureihe IT8000 besitzt im Gegensatz einehohe Leistungsdichte. Mit einer Größe von 3U kann schon eine Leistung vonmaximal 18 kW aufgenommen werden. Im Vergleich zur selben Ausgangsleistung wirdder Platzbedarf um 80% reduziert.







Summenfunktionfür die elektrische Energie, Energieeinsparung klar ersichtlich



Dank der Umwandlungstechnologie der Leistungselektronik wird bei derenergierückspeisenden elektronischen Gleichstromlast der Baureihe IT8000 dievon der geprüften Stromversorgung abgegebene Energie zurück gewonnen und wiederverwendet, nachdem die Leistungsprüfung erfolgreich abgeschlossen wird. Durchdie interne schnelle Probenahme für Spannung und Strom kann der Benutzer amAnzeigeinstrument aktuelle elektrische Daten direkt ablesen. Dies sind u.a. Spannung,Frequenz und Leistung der jeden Phase. Ferner kann man auch die Gesamtleistung,die aktuell zurückgespeiste elektrische Energie bzw. die von vornhereinzurückgespeiste elektrische Energie abrufen. Somit ist die Energieeinsparungklar ersichtlich. Nach Wiedereinschalten auf Grund von Stromausfall ist IT8000in der Lage, auf Basis des Wertes vor der letzten Abschaltung die Summierungfortzuführen.





List function


Mit demLIST-Modus ist IT8000 in der Lage, komplizierte Änderungsverläufe des Stromsschnell und genau zu realisieren. Durch Synchronisierung mit internen bzw.externen Signalen ist die Baureihe in der Lage, mehrstufige Belastungsprüfungmit hoher Genauigkeit durchzuführen. Somit kann der Kunde erhebliche Kosteneinsparen. Durchs Bearbeiten des Schrittwertes des jeden Schrittes, derPulsweite bzw. der Steigung können komplizierte Abfolgen erzeugt werden, sodass der Kunde für unterschiedlichste Wellenformen die Belastungsprüfungdurchführen kann. Unter dem CC-Modus ist bei der Baureihe IT8000 eine Regelungder Anstiegs- bzw. Abfallrate möglich.





Batterietestfunktion

Im Konstantstrom-Modus kann mit der Baureihe IT8000 das Entladen vonBatterie geprüft werden. Dabei kann man die Abbruchbedingungen festlegen:Spannungsabschaltung, Kapazitätsabschaltung sowie Dauer des Entladens. Wirdeine der drei Bedingungen erfüllt, wird die Prüfung automatisch abgebrochen.Während der Prüfung kann die Spannung der Batterie, Zeit des Entladens sowiedie entladene Kapazität beobachtet werden. Diese Daten beziehen sich auf dieZuverlässigkeit sowie Restlaufzeit der Batterie.




Patentierte Technologie zum Parallelbetrieb



 Bei Baureihe IT8000 findet diepatentierte Technologie von ITECH zum Parallelbetrieb Anwendung

Die Leistungsdaten beim Parallelbetriebentsprechen den Daten beim Standalone-Betrieb

 Nach Start des Parallelbetriebs istkeine Kalibrierung erforderlich

 Die Übertragung erfolgt über Lichtwellenleiter und istsomit sehr störungsunempfindlich

 Mitdigitalisiertem Parallelbetrieb und kompletter Isolation der Lichtwellenleiterkommt sowohl für das Gerät also auch für die Prüflinge ein wirksamer Schutzzustande




Umfangreiche Schutzfunktionen



Bei der BaureiheIT8000 steht in Hinsicht auf Zustand des Stromnetzes eine automatischePrüffunktion zur Verfügung. Ist die Verbindung zum Stromnetz schlagartiggetrennt, wird das Produkt abgeschaltet. Somit wird ein zuverlässigerNetzbetrieb und der Schutz gegen Inselbildung gewährleistet. Bei der BaureiheIT8000 wird die Spannung bzw. Frequenz des DC-Eingangs überwacht. UnterstützteSchutzfunktionen sind u.a. Schutz gegen Überspannung (OVP), Schutz gegenÜberstrom (OCP), Schutz gegen Überlast (OPP) und Schutz gegen Übertemperatur(OTP).


Database
Related Products
Relevant Solutions
Related technical articles
    No Records
***Item is required. Please submit the information after completion.
You have submitted it successfully, We will review it as soon as possible.

No Records

Mehr Product / Solutions
