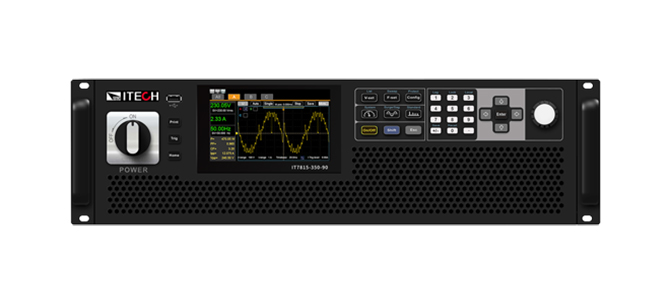

IT7800 Программируемый источник питания переменного / постоянного тока высокой мощности

Программируемые блоки питания переменного / постоянного тока ITECH IT7800 высотой 3U, мощностью до 15 кВА, диапазоны напряжения до 350 В L-N и 500 В L-N. Пользователи могут увеличить выходную мощность до 960 кВА за счет параллельной настройки ведущего-ведомого. Благодаря интуитивно понятному интерфейсу сенсорной ЖК-панели пользователи могут быстро ознакомиться с работой устройства.


Серия IT7800 - это встроенный измеритель мощности и генератор сигналов произвольной формы, который может имитировать гармоники и другие выходные сигналы произвольной формы. Пользователи могут выбрать однофазный, трехфазный, реверсивный и многоканальный, всего 4 режима вывода, с программируемым выходом и полными измерениями, серия ITECH IT7800 разработана для новой энергетики, силовой электроники, исследовательских институтов и т. Д.

Find a product
Model
Voltage
Current
Power
Resolving
Accuracy
Interface
Size
IT7806-350-90
350 V
90 A
6kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
3 u
inquiry
IT7809-350-90
350 V
90 A
9kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
3 u
inquiry
IT7812-350-90
350 V
90 A
12kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
3 u
inquiry
IT7815-350-90
350 V
90 A
15kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
3 u
inquiry
IT7830-350-180
350 V
180 A
30kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
6 u
inquiry
IT7845-350-270
350 V
270 A
45kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
15 u
inquiry
IT7860-350-360
350 V
360 A
60kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
15 u
inquiry
IT7875-350-450
350 V
450 A
75kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
27 u
inquiry
IT7890-350-540
350 V
540 A
90kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
27 u
inquiry
IT78105-350-630
350 V
630 A
105kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
27 u
inquiry
IT78120-350-720
350 V
720 A
120kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
27 u
inquiry
IT78135-350-810
350 V
810 A
135kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
37 u
inquiry
IT78150-350-900
350 V
900 A
150kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
37 u
inquiry
IT78165-350-990
350 V
990 A
165kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
37 u
inquiry
IT7803-350-30U
350V
30A
3kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
3u
inquiry
IT7805-350-30U
350 V
30 A
5 kVA
0.01V/0.01A
<0.01%+0.01%FS/<0.03%+0.03%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
3 u
inquiry
Show all
* The above specifications are subject to change without prior notice.
Product Features
♦ Высокая удельная мощность, 3U до 15 кВА
♦ Параллельный ведущий-ведомый с технологией разделения тока, до 960 кВА, несколько устройств параллельно работают как один
♦ Напряжение до 350 В L-N, 500 В L-N * 1
♦ Выходная частота: 16-2400 Гц, программируемая настройка скорости нарастания для изменения напряжения и частоты.
♦ Встроенный измеритель мощности одно- / трехфазного переменного тока.
♦ Многоканальная функция, одно устройство может подключать / тестировать до 3 DUT * 2
♦ 4 режима вывода: AC / DC / AC + DC / DC + AC
♦ Выберите однофазный, трехфазный, режим вывода с обращенной фазой для моделирования трехфазного дисбаланса, трехфазного ♦ дисбаланса гармоник, теста разделения фаз, тестирования обратной последовательности фаз и т. Д. * 3
♦ Комплексное измерение и анализ гармоник, до 50-й * 4
♦ Синтезатор гармонических и межгармонических сигналов в соответствии с IEC 61000-4-13 * 1
♦ Программируемое выходное сопротивление в соответствии с IEC 61000-3-3 * 1
♦ Интуитивно понятный интерфейс с сенсорным экраном.
♦ Имитация выходного сигнала произвольной формы, поддержка CSV. импорт файла
♦ Встроенные различные формы сигналов
♦ Режим списка имитирует функцию воспроизведения источника питания для реализации функции имитации мгновенного прерывания питания.
♦ Обеспечивает различные входные / выходные сигналы триггера. При изменении амплитуды / частоты могут быть сгенерированы триггерные сигналы для синхронного захвата текущей формы волны ИУ.
♦ Выходной фазовый угол 0-360 ° может быть установлен
♦ Функция скачка / провисания
♦ Функция Relay CTRL, чтобы отключить соединение между прибором и DUT.
♦ Встроенный интерфейс USB / CAN / LAN / цифрового ввода-вывода, дополнительный GPIB / аналоговый и RS232

♦ С помощью профессионального программного обеспечения программы настройки соответствуют многонациональным нормам безопасности и условиям испытаний для завершения испытаний электроники гражданской авиации и стандартов IEC * 1

* 1 Позвоните, чтобы узнать о наличии мест

* 2 Недоступно для модели 3/5 кВА.

* 3 Модель 3 кВА / 5 кВА поддерживает только однофазную

* 4 Анализ гармоник напряжения и тока
     Моделирование гармоник напряжения




Functions and Advantages

3U / 15 кВА с высокой удельной мощностью

ITECH IT7800 имеет размер всего 3U и может достигать 15 кВА по мощности и 350 В L-N / 500 В L-N по напряжению. По сравнению с обычным источником переменного тока, он экономит много места для пользователей.


Ведущий / ведомый параллельно

Серия ITECH IT7800 может обеспечить большую мощность за счет использования функции параллельного выхода ведущий / ведомый, с 64 подключенными параллельно, для достижения максимальной общей выходной мощности. 960кВА. IT7800 имеет синхронные входные и выходные сигналы включения / выключения, что обеспечивает синхронизацию параллельной работы и обеспечивает синхронное разделение тока нескольких модулей. После распараллеливания не только сохраняются все функции, но и нет потери точности. Сделайте строительство энергосистемы более быстрым, гибким и экономичным, будь то автономная испытательная система или система ATE, до этого легко добраться.

Многоканальная функция

Многоканальная функция серии IT7800 позволяет пользователям тестировать 3 независимых DUT одновременно без добавления дополнительной конфигурации оборудования. В традиционном решении, 3 теста для DUT, пользователю необходимо настроить 3 источника питания переменного тока; и одно устройство IT7800 может соответствовать требованиям многоканального тестирования. Например, номинальная мощность IT7815-350-90 составляет 15 кВА, может обеспечить однофазное / трехфазное испытание DUT 15 кВА, также может пройти до 3 однофазных испытаний DUT, одна машина с несколькими функциями, полностью улучшает использование оборудования. .

AC、DC、AC+DC、DC+AC

Серия IT7800 имеет четыре режима вывода: AC, DC, AC + DC, DC + AC. Он не только обеспечивает чистый выход переменного / постоянного тока, но также может использовать режимы выхода переменного + постоянного и постоянного + переменного тока для реализации «выход переменного тока плюс смещение постоянного тока» и «выходной сигнал постоянного тока с пульсацией», которые охватывают более широкий спектр приложений.


Однофазный, трехфазный, обратная фаза

Серия IT7800 обеспечивает несколько режимов вывода, таких как однофазный, трехфазный и обратный, которые могут быть выбраны пользователем через меню панели. Путем программирования он может моделировать трехфазный дисбаланс, трехфазный гармонический дисбаланс, отсутствие проверки фазы, обратное соединение последовательности фаз и другие тесты, которые являются гибкими и охватывают больше приложений. В то же время реверсивный режим IT7800 может также обеспечить решение для высоковольтных испытаний. Его напряжение можно увеличить в два раза, а мощность останется 2/3.
Например, если он установлен на 350 В, фактическое выходное напряжение может достигнуть 700 В после выбора реверсивного режима.
