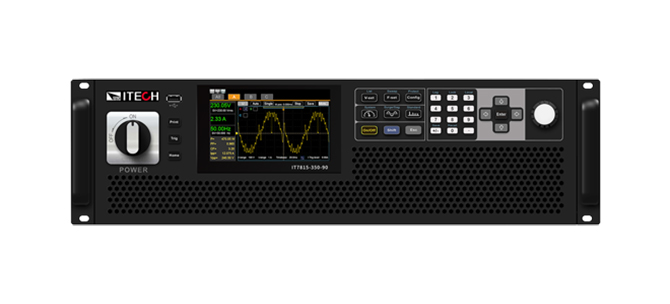

IT7800シリーズハイパワープログラマブルAC / DCソース

IT7800シリーズは、3Uボリュームで15kVAの電力と350Vおよび500Vの電圧を備えています。 マスタースレーブ並列接続により、最大960kVAの大容量ACおよびDC出力も提供できます。 LCDタッチスクリーンデザインと直感的でシンプルなUIインターフェイスを組み合わせることで、ユーザーはすばやくスムーズに使用および操作できます。


内蔵の全方向性パワーメーターと任意の波形ジェネレーター。高調波とさまざまな任意の波形出力をシミュレートできます。ユーザーは、単相、三相、反転、およびマルチチャネル出力モードを選択して、さまざまなテストシナリオをシミュレートできます。IT7800シリーズの測定機能は、新エネルギー、パワーエレクトロニクス、科学研究機関など多くの分野で、研究開発、生産、品質検査などの多段階で広く利用されています。

製品を探す
型名
電圧
電流
電力
分解能
精度
インターフェース
サイズ
IT7809-350-90
350 V
90 A
9kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
3 u
お問い合わせ
IT7806-350-90
350 V
90 A
6kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
3 u
お問い合わせ
IT7812-350-90
350 V
90 A
12kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
3 u
お問い合わせ
IT7830-350-180
350 V
180 A
30kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
6 u
お問い合わせ
IT7815-350-90
350 V
90 A
15kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
3 u
お問い合わせ
IT7860-350-360
350 V
360 A
60kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
15 u
お問い合わせ
IT7845-350-270
350 V
270 A
45kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
15 u
お問い合わせ
IT7890-350-540
350 V
540 A
90kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
27 u
お問い合わせ
IT7875-350-450
350 V
450 A
75kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
27 u
お問い合わせ
IT78105-350-630
350 V
630 A
105kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
27 u
お問い合わせ
IT78135-350-810
350 V
810 A
135kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
37 u
お問い合わせ
IT78120-350-720
350 V
720 A
120kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
27 u
お問い合わせ
IT78165-350-990
350 V
990 A
165kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
37 u
お問い合わせ
IT78150-350-900
350 V
900 A
150kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
37 u
お問い合わせ
IT7803-350-30U
350V
30A
3kVA
0.01V/0.01A
<0.1%+0.1%FS/<0.3%+0.3%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
3u
お問い合わせ
IT7805-350-30U
350 V
30 A
5 kVA
0.01V/0.01A
<0.01%+0.01%FS/<0.03%+0.03%FS
USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
3 u
お問い合わせ
Show all
* The above specifications are subject to change without prior notice.
製品特性
♦高電力密度、最大15kVAの3U
♦マスタースレーブ電流共有、最大960kVAの並列、パフォーマンスの低下なし
♦最大350 / 500VL-N * 1の電圧
♦ハーモニックシミュレーションおよび分析機能、最大50回* 4
♦マルチチャンネル機能、1台のマシンで1〜3個のDUTを同時にテスト可能* 2
♦出力周波数:16-2400Hz、電圧と周波数の出力変化率は調整可能
♦内蔵の単相または三相ACパワーメータ
♦4つの出力モード:AC / DC / AC + DC / DC + ACを実現できます
♦単相、三相、逆相などの出力モードを選択でき、三相不平衡、三相高調波不平衡、欠相試験、相順逆などの各種試験をシミュレートできます※3。
♦IEC61000-4-13標準テスト* 1に準拠した、高調波および高調波間の波形合成
♦IEC61000-3-3標準テスト* 1に準拠したプログラム可能な出力インピーダンス
♦タッチスクリーンデザイン、シンプルなUIインターフェース
♦任意の波形出力をシミュレートでき、CSVファイルをサポートして波形をインポートできます
♦内蔵の豊富な波形データベース
♦リストモードは、主電源再生機能をシミュレートし、瞬時電力遮断シミュレーション機能を実現します
♦豊富なトリガー入力/出力信号を提供します。振幅/周波数が変化すると、トリガー信号を生成して、テスト対象の現在の波形を同期的にキャプチャできます。
♦出力0〜360°の開始/停止位相角を設定できます
♦サージ&サグ機能
♦内蔵リレーCtrlリレー制御出力機能。DUTとソース間の電気的絶縁を実現できます。
♦内蔵のUSB / CAN / LAN /デジタルIO通信インターフェース、オプションのGPIB /アナログおよびRS232
♦オプションのプロフェッショナルソフトウェアは、多国籍の安全規制および手順を確立するためのテスト条件に沿って、民間航空学およびIEC関連規格* 1のテストを完了することができます。
* 1近日公開予定ですので、ご期待ください
* 2 3 / 5kWモデルにはこの機能は含まれていません
* 3 3 / 5kWモデルは単相のみ対応
* 4電圧/電流高調波解析、電圧高調波シミュレーション
機能及び特徴

3U/15kVA 高出力密度設計


3Uの限られたスペースで、IT7800シリーズは最大15kVAの出力を提供するだけでなく、350 / 500Vの電圧出力も提供します。ボリュームは従来のAC電源のわずか1/12であり、テストスペースを大幅に節約し、ユーザーに直接提供します。 実験台に置かれた高出力試験計画。


マスタースレーブ並列、大容量のない組み合わせ


より多くの電力要件がある場合は、IT7800のマスタースレーブ並列機能を使用して、出力電流と電力容量を改善できます。IT7800シリーズのシングルキャビネットの電力は最大165kVAに達し、最大964台のシングルマシンを最大960kVAまで並列にサポートできます。キャビネットを分解せずに並列化するのは簡単です。

マルチチャネルテスト


IT7800シリーズのマルチチャネル機能により、ユーザーはハードウェア構成を追加することなく、3つの独立したDUTを同時にテストできます。従来のソリューションでは、3つのDUTをテストするには、ユーザーは3つのAC電源を構成する必要があり、1つのIT7800デバイスでマルチチャネルテスト要件を満たすことができます。 たとえば、IT7815-350-90の定格電力は15kVAで、単相/三相15kVA DUTテストに適合し、最大3つの単相DUTのテストにも適合します。1台のマシンには複数の用途があり、機器の使用率が完全に向上します。


AC、DC、AC+DC、DC+AC

IT7800シリーズは、AC、DC、AC + DC、DC + ACの4つの出力モードを実現できます。純粋なAC / DC出力を提供するだけでなく、AC + DCおよびDC + AC出力モードを使用して「AC出力とDCバイアス」を実現します。 また、「リップルのあるDC出力波形」により、エンジニアに幅広いテストアプリケーションを提供します。

単相、三相、逆相


IT7800シリーズは、単相、三相、逆相などの複数の出力モードを提供し、ユーザーはパネルメニューから選択できます。デバイスのプログラミング機能により、3相不平衡、3相高調波不平衡、位相テストの欠如、位相シーケンス逆接続などのテストをシミュレートできます。幅広く柔軟な使用モードにより、さまざまなアプリケーションのニーズを満たすことができます。
同時に、IT7800のリバースモードは、ユーザーに高電圧テストソリューションを提供することもできます。電圧は2倍になり、電力は元の2/3のままになります。 たとえば、350Vに設定されている場合、リバースモードが選択された後、実際の出力電圧は700Vに達する可能性があります。

アクセサリ
