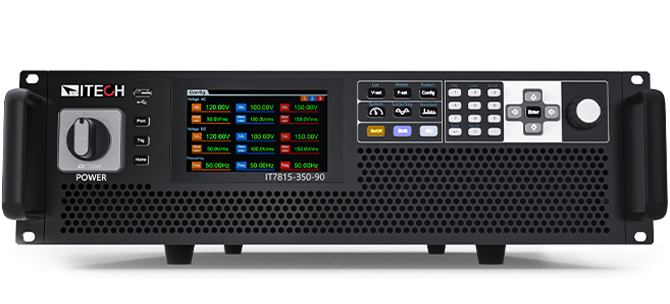

IT7800系列 大功率可编程交流电源

IT7800系列是集人性化编程功能,全新触控界面以及丰富的数据波形分析能力于一体的全新一代大功率可编程交流电源/直流电源。采用碳化硅(SiC)技术,高功率密度设计,在1U的体积内功率可达6kVA,3U的体积内功率可达15kVA。通过主从并联,还可以提供高达960kVA的大容量交直流输出。LCD触摸屏设计,配合直观简便的UI界面让用户可以快速流畅的使用操作。
IT7800系列内置全方位的功率表和任意波型产生器, 可模拟谐波及各种任意波形输出;用户可以选择单相、三相、反相和多通道四种输出模式模拟不同的测试场景;可编程输出阻抗、全方位的测量功能使IT7800系列广泛应用于新能源、电力电子、科研院校等多个领域的研发、生产、质检等多个阶段。

产品特点
采用碳化硅(SiC)技术
高功率密度设计,3U可达15kVA,1U/2U可达6kVA
主从均流,并机可达960kVA,性能不下降
电压规格:350/700/1050 VL-N *6
高达50次的谐波模拟和分析功能,内置IEC61000-3-2/3-12等测试法规 *4
多通道功能,单机可同时测试1~3个待测物 *2
输出频率:16-2400Hz,电压和频率输出变动率可调
内置单相或三相交流功率表
可实现AC/DC/AC+DC/DC+AC四种输出模式
可选择单相、三相、反相等不同输出模式,模拟三相不平衡、三相谐波不平衡、缺相测试、相序接反等多种测试 *3
谐波和间谐波的波形合成
可编程输出阻抗
高电流波峰因素,适用于浪涌电流测试 *5
触摸屏设计,简洁的UI界面
可模拟任意波形输出,支持CSV文件导入波形
内建丰富的波形数据库
List模式模拟市电再现功能,实现瞬间电源中断仿真功能
提供丰富的触发配置,同步捕获待测物电压波形,实现数据的采集与仿真功能
多相功能,实现6相、12相电源输出
锁频和锁相功能,实现最高可达1400Vrms的高电压复杂应用
可设置输出0- 360°起始/停止相位角
突波陷波Surge&Sag功能
自带Relay Ctrl 继电器控制输出功能,可实现待测物与源之间的电气隔离
内置IEC61000-4-11/4-13/4-14/4-28等法规测试波形
内置USB/CAN/LAN/数字IO通讯接口,选配GPIB/模拟量&RS232

选配专业软件APS4000系列,轻松完成民用航空电子与船舶相关标准的测试 (MIL-STD704,DO160,

B787...)

电流源模式

支持CANopen*1、Modbus、LXI、SCPI等多种通讯协议

*1 即将推出,敬请期待
*2 < 6kVA机型不含此功能
*3 < 6kVA机型机型仅支持单相
*4 电压/电流谐波分析,电压谐波模拟

*5 峰值电流范围内,CF最大可达6

*6 请参考IT7800 高压系列

产品功能与优势

应用领域




高功率密度设计

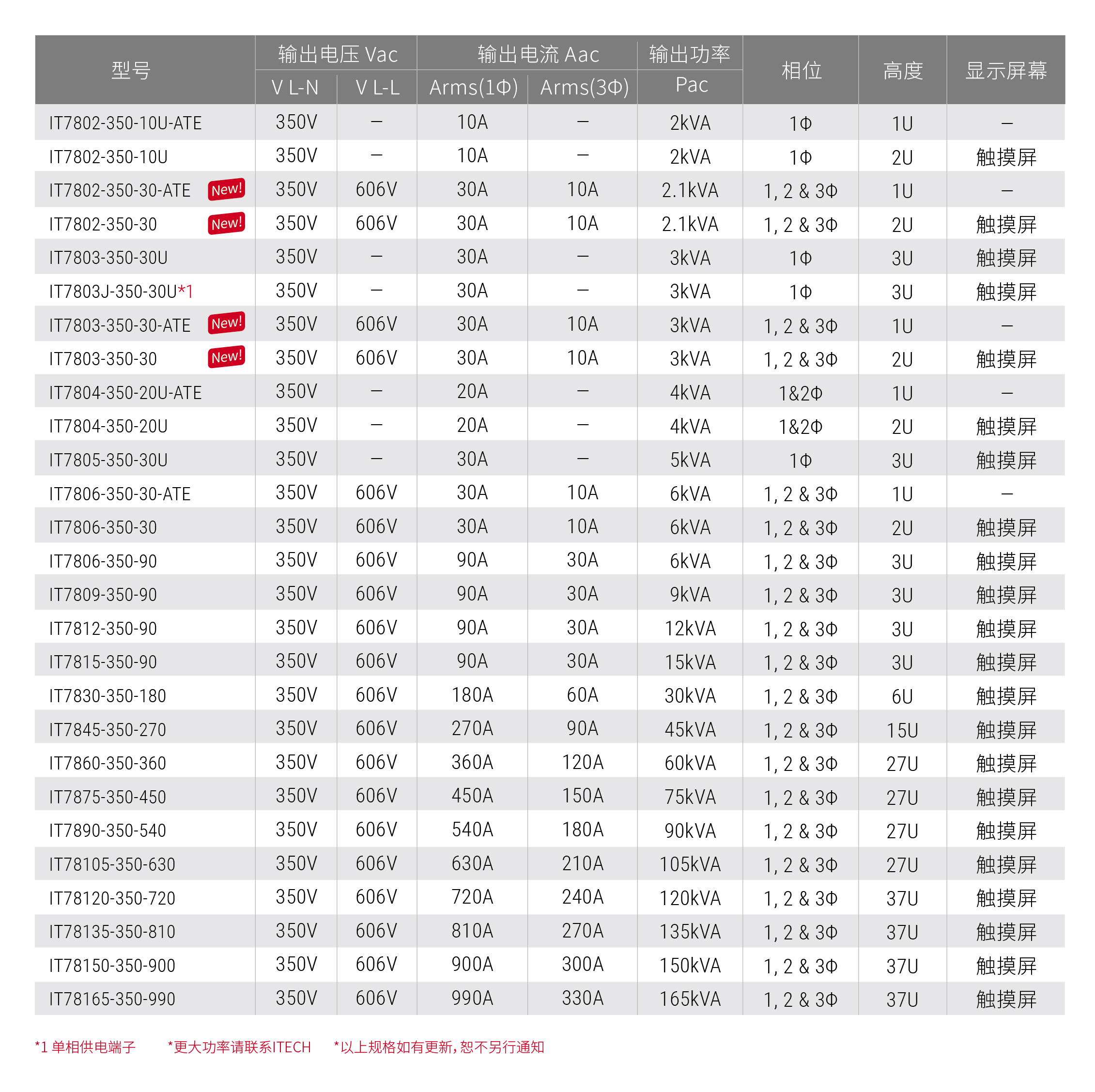

IT7800系列提供了从1U/2U/3U的单机到15U/27U/37U的机柜等不同的紧凑型结构,可以满足用户从2k~165kVA不同的单机柜测试需求。3U/15kVA的机型,体积仅为市面上普通交流电源的1/12,大大节约了测试空间,不需要部署更多的机柜甚至扩建实验室,为企业节约测试成本。




主从并联,大容量自由组合

当用户有更大功率需求时,可以使用IT7800的主从并联功能,提高输出电流、功率能力。IT7800系列并联达960kVA,无需拆装机柜即可简易并机。IT7800自带同步On/Off输入输出信号,保证了并机的同步性,确保多模块同步均流输出。并机后不但保留所有功能,且精度也不会有任何损失。让电源系统的搭建更快速、更弹性、更节约,无论是单机测试还是系统搭建,都可以轻松满足。

* 350V的3U同功率机型可相互并联,350V的1U/2U同功率机型可相互并联
